QFL06-UKE系列          6mm非平衡接口两线24V         中普信号防雷器

下载

产品概述

应用范围


QFL06-UK E 24 紧凑型防雷器,用于有公共参考点的非平衡接口的二根单线保护。

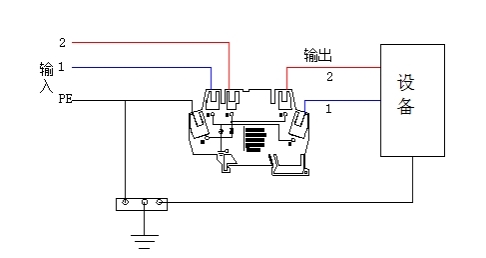

外形结构图(此图只作示意,以提供安装尺寸为主)





技术参数


序号 技术指标 设备型号
QFL06-UK E 24
1 SPD分类 TYPE3
2 标称工作电压Un: 24V
3 直流最大持续运行电压Uc: 28V
4 交流最大持续运行电压Uc: 19.5V
5 标称电流IL: 10A
6 C1总标称放电电流(8/20uS)In: 0.6KA
7 C1每线标称放电电流(8/20uS)In: 0.3KA
8 线—线电压保护水平(In C1)Up: 120V
9 线—PG 电压保护水平(In C1)Up: 60V
10 工作温度范围 -40 ℃---- +80 ℃
11 防护等极 IP00、带盖板IP20
12 安装方式 35mm DIN轨
13 接线方式(输入/输出) 弹簧/弹簧
14 安装导线截面积 0.08—2.5mm2
15 颜色 灰色
16 尺寸 92×64×6(mm)
