          由于风机处于一个暴露的位置,它遭受雷击的概率很高。根据德国基尔大学应用科学系的计算,一台5MW 120米高的海上风机的雷击等效面积为8万平方米,每年直击雷发生概率为60%,而在直击雷发生时,只需要一个小火星,就可以引发大火。


    风机内部集成了大量的电气,电子设备,例如:主控柜,动力柜、信号柜、发电机,驱动装置,变频器,传感器,以及相应的总线系统等。这些设备集中在一个狭小的区域里,电涌都会给风机机组带来严重的损坏。保障这些电气装置的正常工作是非常重要的,雷电流耦合或开关操作引起的过电压在这些装置上都会导致严重损坏,引起整个风机的停机。因此,风机的雷电和过电压保护非常重要。

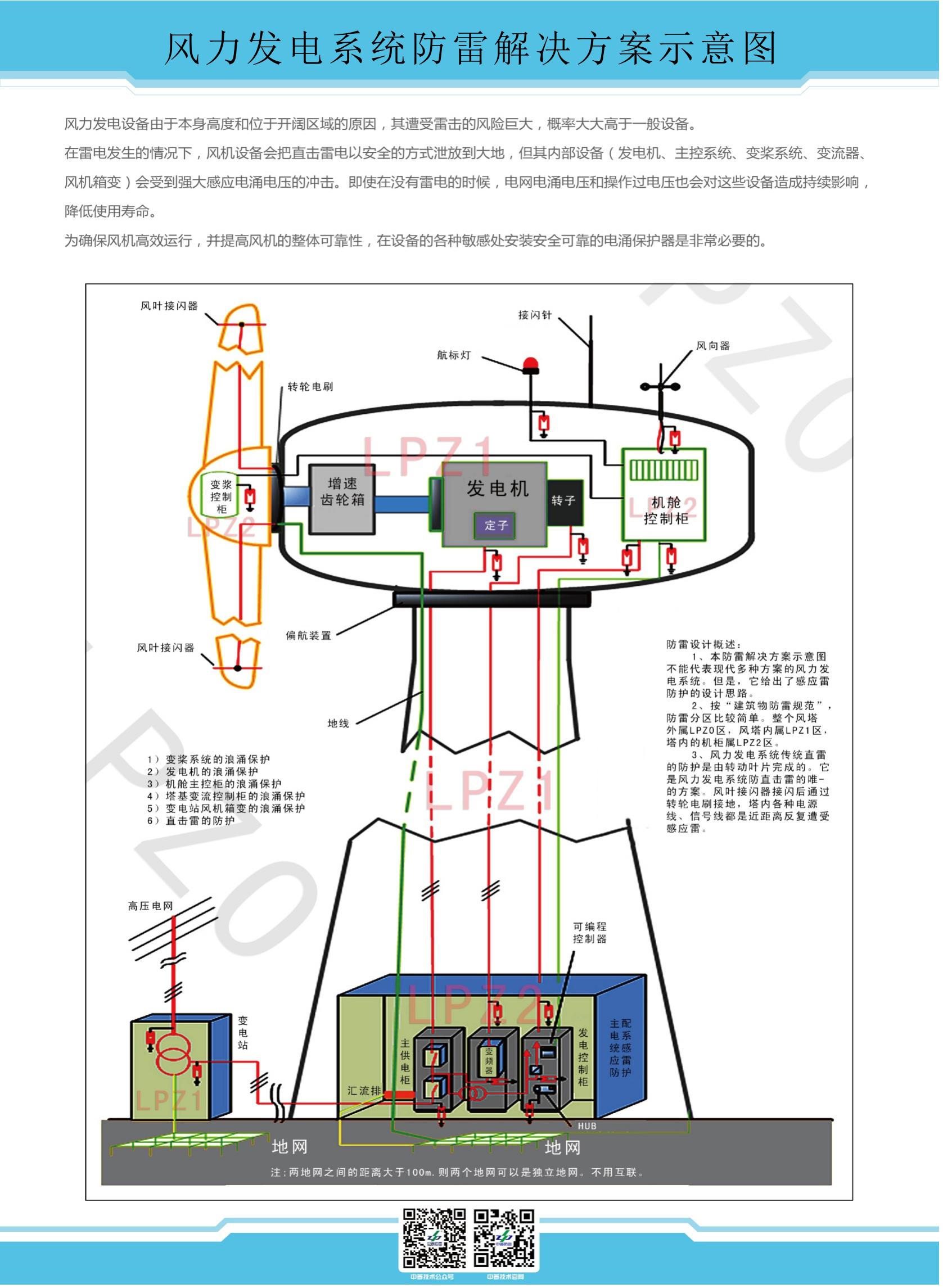

    根据 IEC 62305系列标准以及 IEC 61400-24对风机各个特殊部位的保护要求,确定风能发电系统进行防雷分区以及SPD安装和选用,必须要考虑:
       1. 雷电防护区域( LPZ 0…3);
       2. SPD符合的测试电流波形 (8/20 μ波形和10/350 μs 波形);
       3. 电压保护水平( SPD 的 UP值);
       4. 供电系统电压及制式(230/400 V 和400/690 V 系统、TN 和 TT 等);
       5. 谐波干扰等


T1 400~690V 10/350μs 50KA 适用发电机 箱变 三相电源防雷器  12V/24V 10-20KA 四线测控信号 主控 变桨 信号防雷器  12V/24V 5-10KA 两线测控信号 主控 变桨 信号防雷器 T2 230~400V 8/20μs 20-40KA 适用440V主控机舱、塔基供电设备 三相电源防雷器 T2 385V 8/20μs 20-40KA 主控、适用275V航空警示灯、风向仪、叶片传感及加热供电设备 单相电源防雷器 T2 690~750V 8/20μs 15-30KA 适用690V变流器网侧 电源防雷器 T2 690-750V 8/20μs 20-40KA 适用690V变流器网侧 电源防雷器 T2 12V/24V/48V 8/20μs 15-30KA 适用低压直流设备 电源防雷器



湖南中普风机雷电在线监测系统
