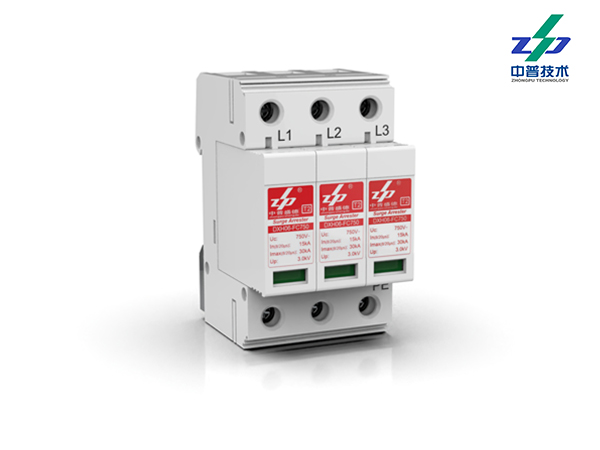

DXH06-FC750/3W          15-30kA 750Vac 3P        中普风电防雷器

下载

产品概述

一 产品用途:

DXH06-FC750/3W30产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的电子、电源设备的防雷以及操作过电压的保护作用。



二 工作原理:

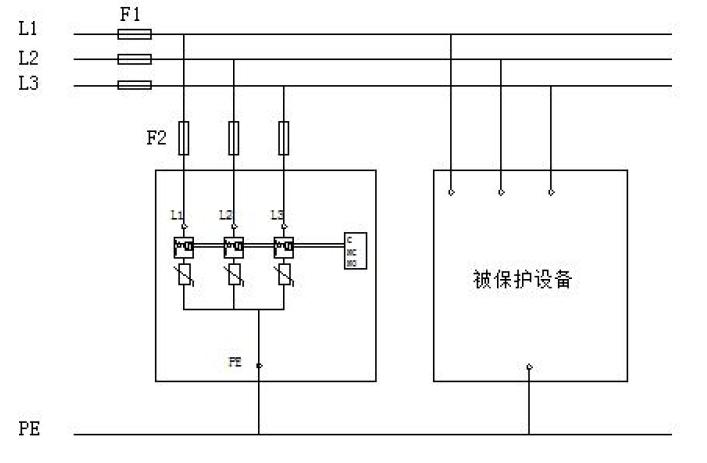

交流浪涌保护器用于交流电源的第二级(C 级)雷电过电压保护,三相浪涌保护器采用-3防护电路,如下图所示。


三 产品特点:

◆多种通流容量,动作电压适当,保护电路稳健

◆内置过温过流保护,无续流,高可靠安全

◆模块化结构,安装简单,维护方便

◆具备状态指示和遥信告警功能


四 安装方法:

1模块结构浪涌保护器接线图如安装接线图所示:

2电源连接导线用不小于10mm2的多股铜线,接地线用不小于16mm2的多股铜线。连接线应尽量的短、直、粗。地网接地电阻:R≤4Ω,扭力:1.8 -2.2Nm。

3交流浪涌保护器的前端应串联有合适的空开或熔断器,空开取C脱扣特性。



五 安装注意事项:

1安装时必须断开电源,严禁带电操作,连接导线必须符合要求。

2 浪涌保护器正常工作时,告警干接点为导通状态;浪涌保护器失效时,状态指示变红色,同时告警干接点为开路状态。

3当故障显示窗口指示红色时,表示浪涌保护器发生故障,应及时更换。浪涌保护器无须特别维护,只需定期检查其连接是否有松动,状态指示是否正常。



六 技术参数:

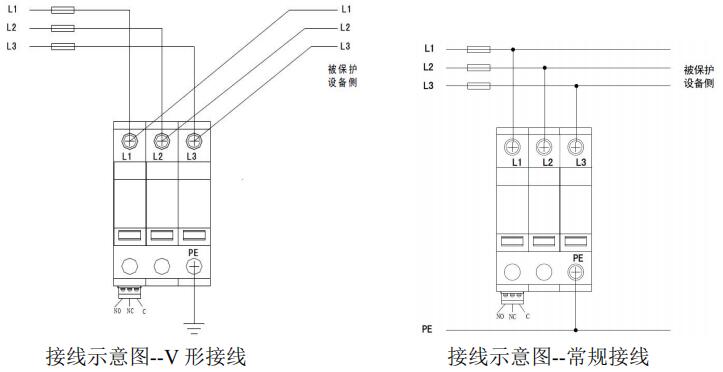

七 安装接线图:
