DXH06-FBZS/3+MW25         1.5kV T1:25kA T2:60-120kA        中普交流电源防雷器

下载

产品概述

一 产品用途:

DXH06-FBZS/3+MW25-T1 电涌保护器交流电源电涌保护器,用于三相交流电源的雷电过电压保护,应安装在防雷区 0(LPZ0)和防雷区 1(LPZ1)或后续分区的界面处。产品主要用于通信、电力、交通、住宅,特别适用于光伏风电动力线路等领域的电子、电源设备的防雷以及操作过电压的保护作用。


二 外形尺寸:

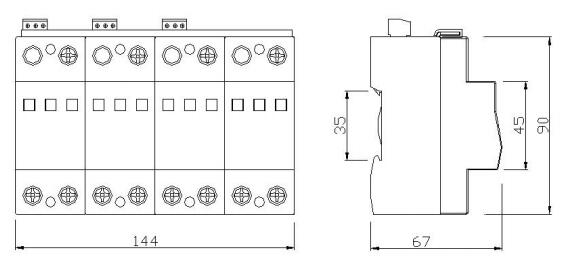

产品采用 35mm 标准导轨安装,单模尺寸为:90×67×144(mm),未标注公差:±1mm。如下列图所示(单位:mm):

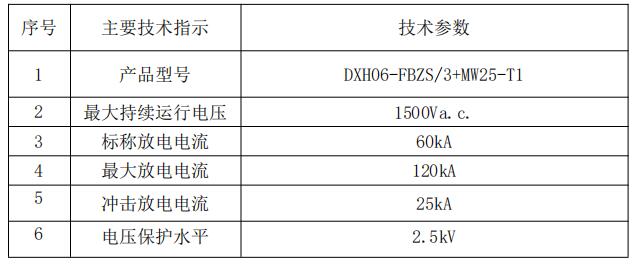

三 技术参数:


四 安装方法:

1.DXH06-FBZS/3+M 系列交流电源电涌保护器最好采用如图 5 所示的的直接并联接线,当采用直接并联接线时,接线应尽量短,总长度应控制在 0.5m 以内。
2.连接导线应采用 6mm2(AWG10)以上的多芯铜导线。连接线应尽量的短、直、粗。扭力:1.5 -2.0Nm。
3.DXH06-F 系列交流电源电涌保护器的前端应串联有合适的空开或熔断器,空开取 C 脱扣特性。
4.安装时必须断开电源,严禁带电操作,连接导线必须符合要求。
5.在插入所有模块后,电涌保护器正常工作时,其状态指示为无色,告警干接点为导通状态;电涌保护器失效时,状态指示变红色,同时告警干接点为开路状态。
6.电涌保护器无须特殊维护,只需定期检查其模块是否松动、状态指示是否正常。
7.若出现下列现象状态指示变为红色或告警干接点变为开路状态,则可判定电涌保护器已失效,需及时更换。

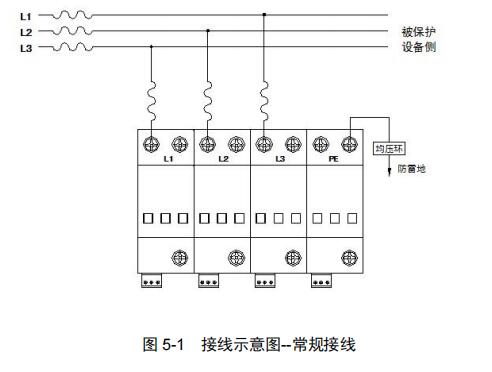

五  安装接线图:
